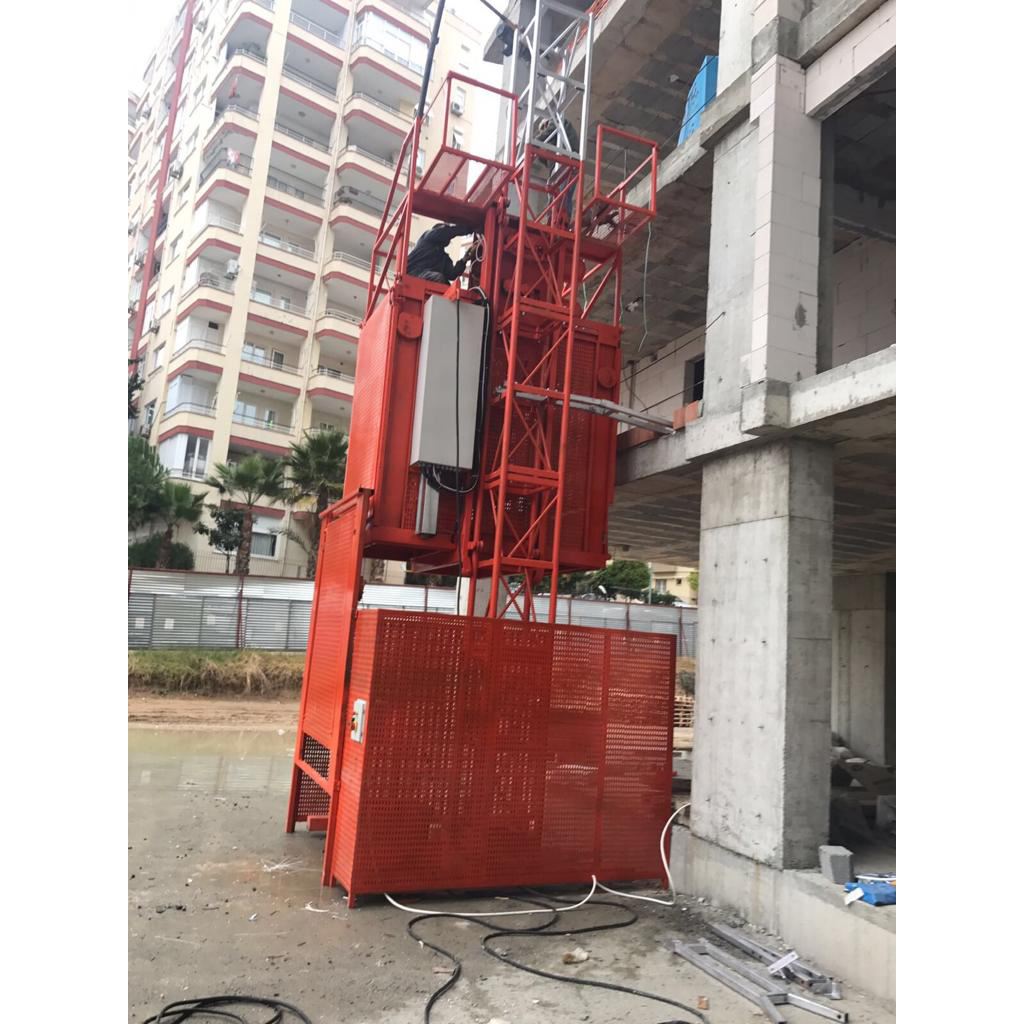

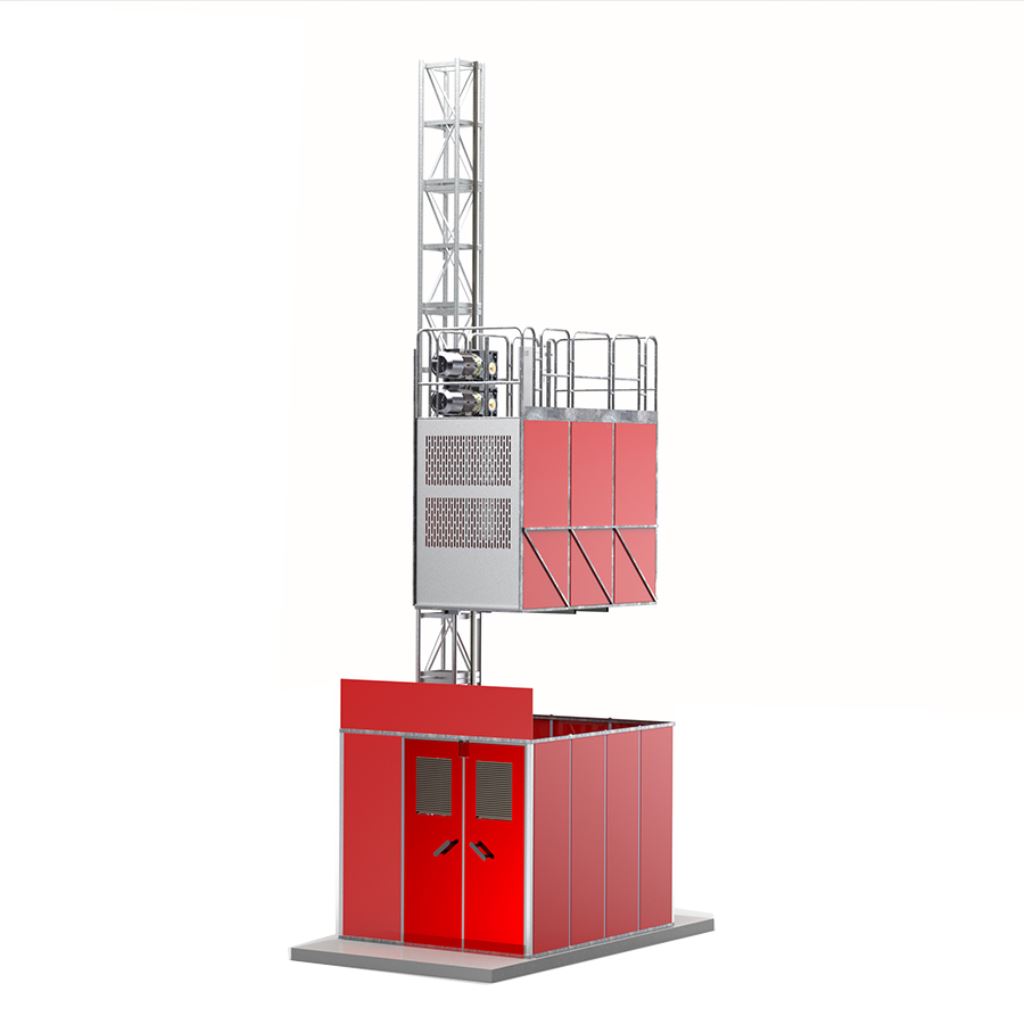

مصاعد الشحن والأفراد

قدرة	SM-GTP-101
تحمل القدرة	2500 كجم أو 24 شخص
سرعة	36 أو 54 م / دقيقة

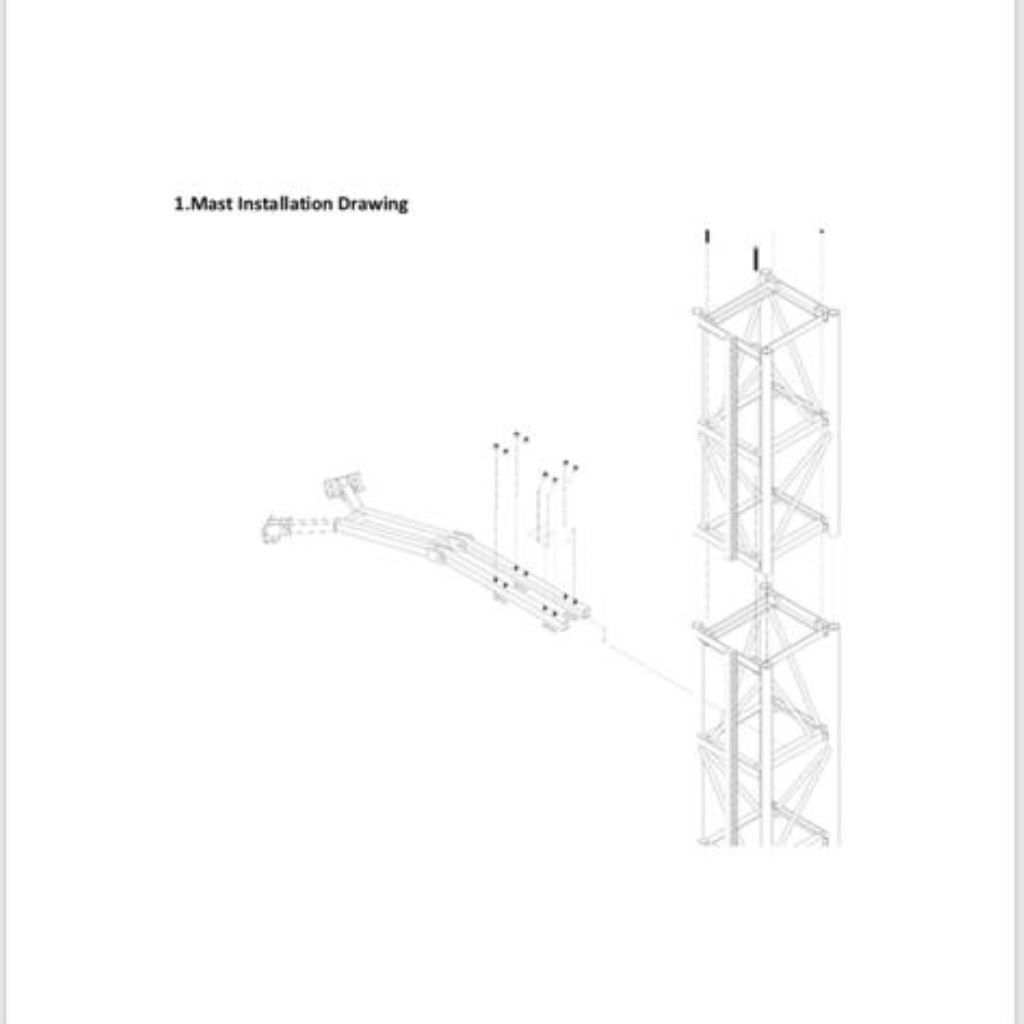

ماكس. رفع الارتفاع مع الصاري الراسية	200 م (الصاري أعلى اختياريا)
ماكس. رفع الارتفاع ، قائمة بذاتها	ماكس. الأساس 12 م

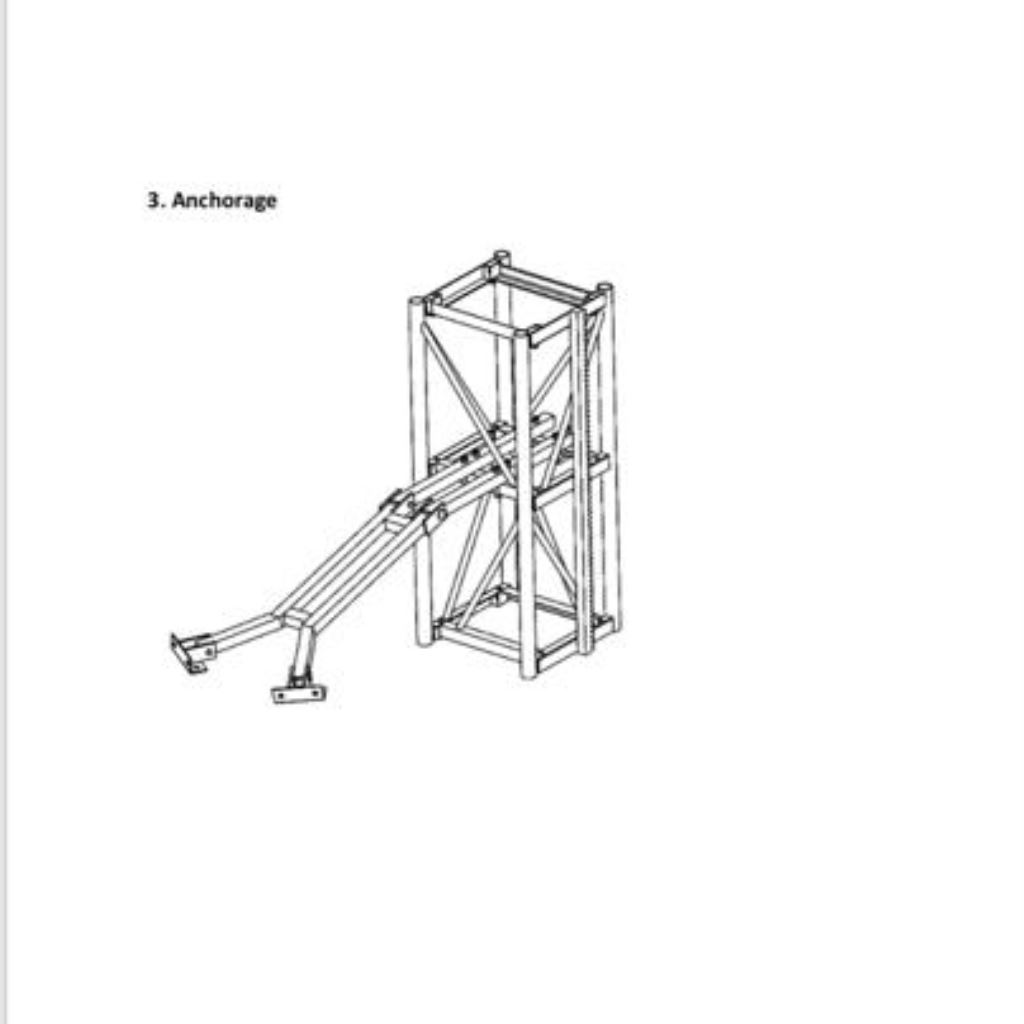

مرساة المسافة	ماكس. 6 م اعتمادا على نوع مرساة
بعد رباط الحرة وظيفة	6 م اعتمادا على نوع مرساة
أقصى سرعة الرياح  أثناء التجميع والتفكيك أثناء العملية قفص في المحطة الأرضية	12.5 م / ث 20.0 م / ث 42.0 م / ث
درجة حرارة العمل	° 20 - +45 درجة مئوية
مستوى الضوضاء	أقل من 90 [ديسيبل (أ)]



الأوزان والأبعاد	SM-GTP-101 مفردة	SM-GTP-102 مزدوج
الارتفاع فوق الأرض من مكان رفع الأرض ؛	500 مم	500 مم

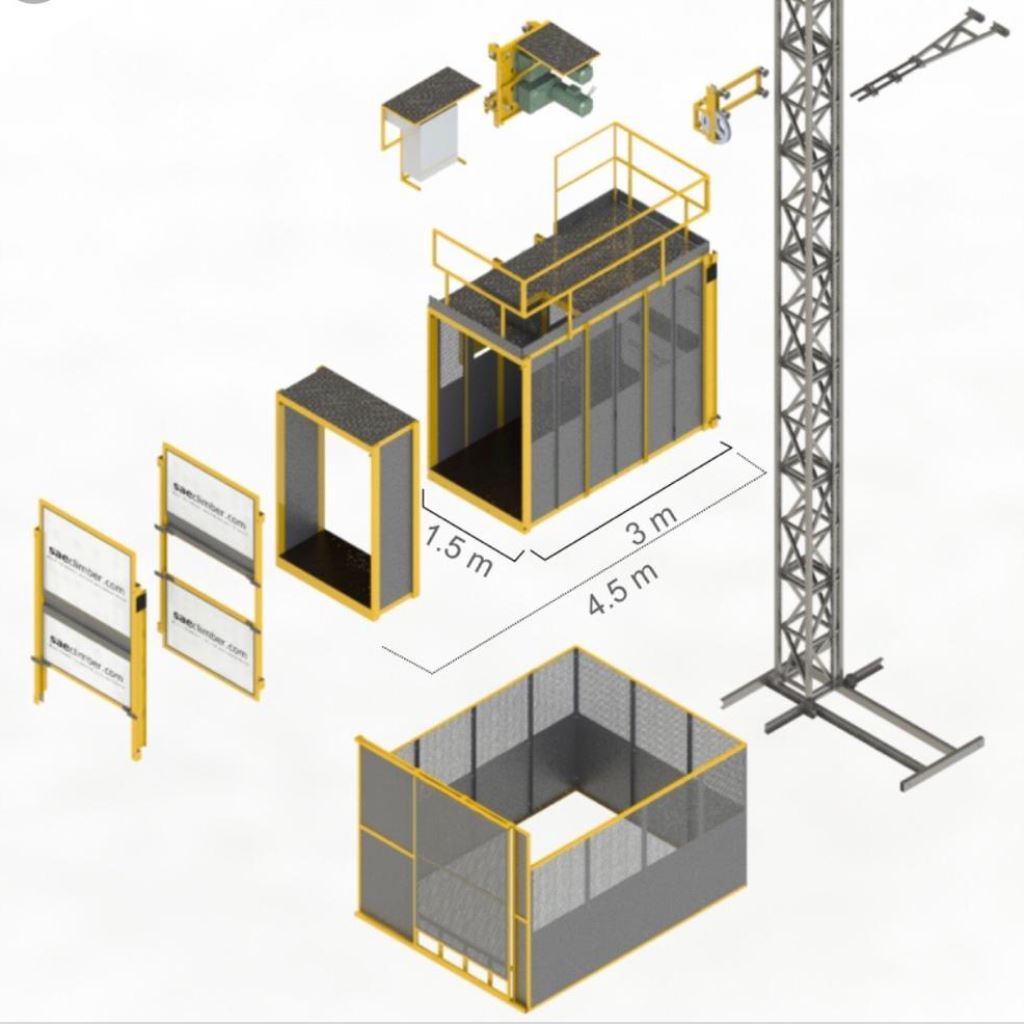

أحجام شعرية طول عرض ارتفاع وزن القفص	3000 ملم 1500 ملم 2000 مم 1635 كجم	3000 ملم 1500 ملم 2000 مم 1635 كجم
أبعاد بوابة شبكة عرض ارتفاع	1500 ملم 2000 مم	1500 ملم 2000 مم

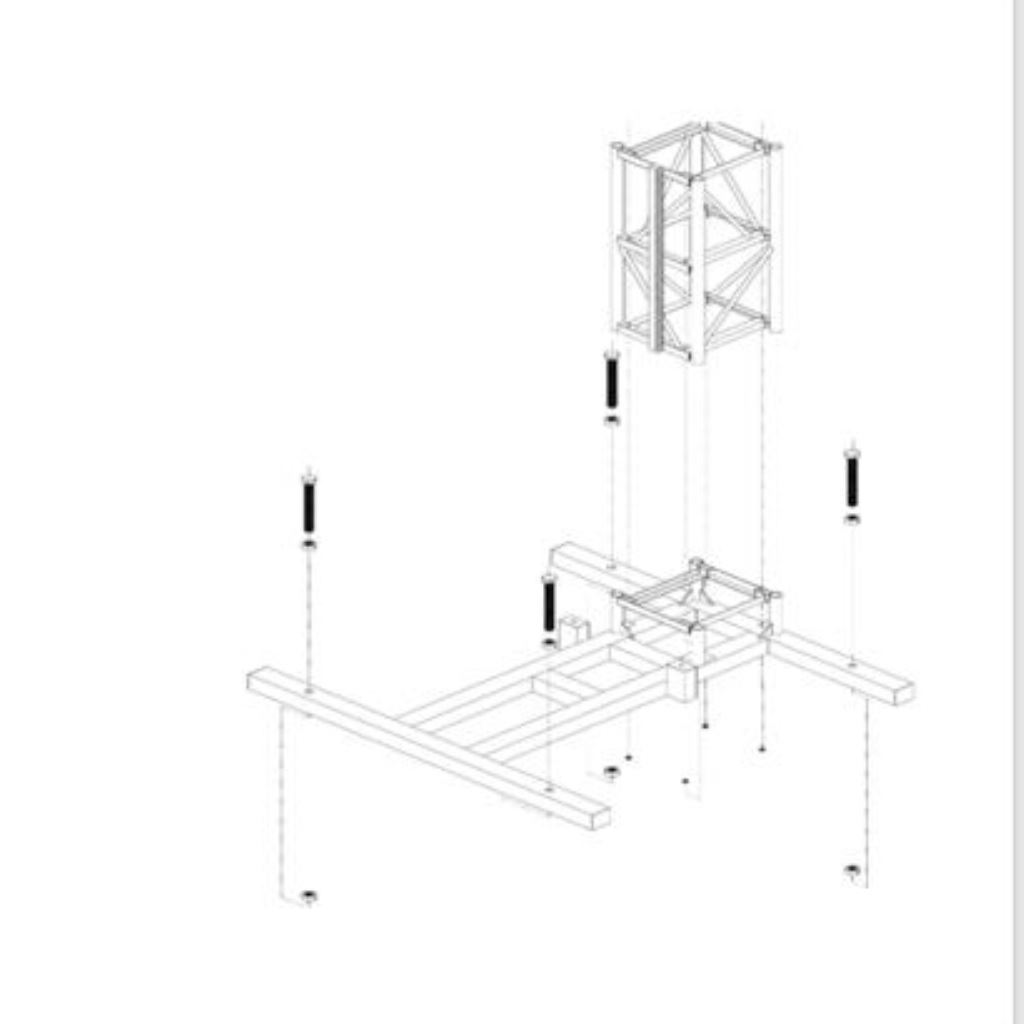

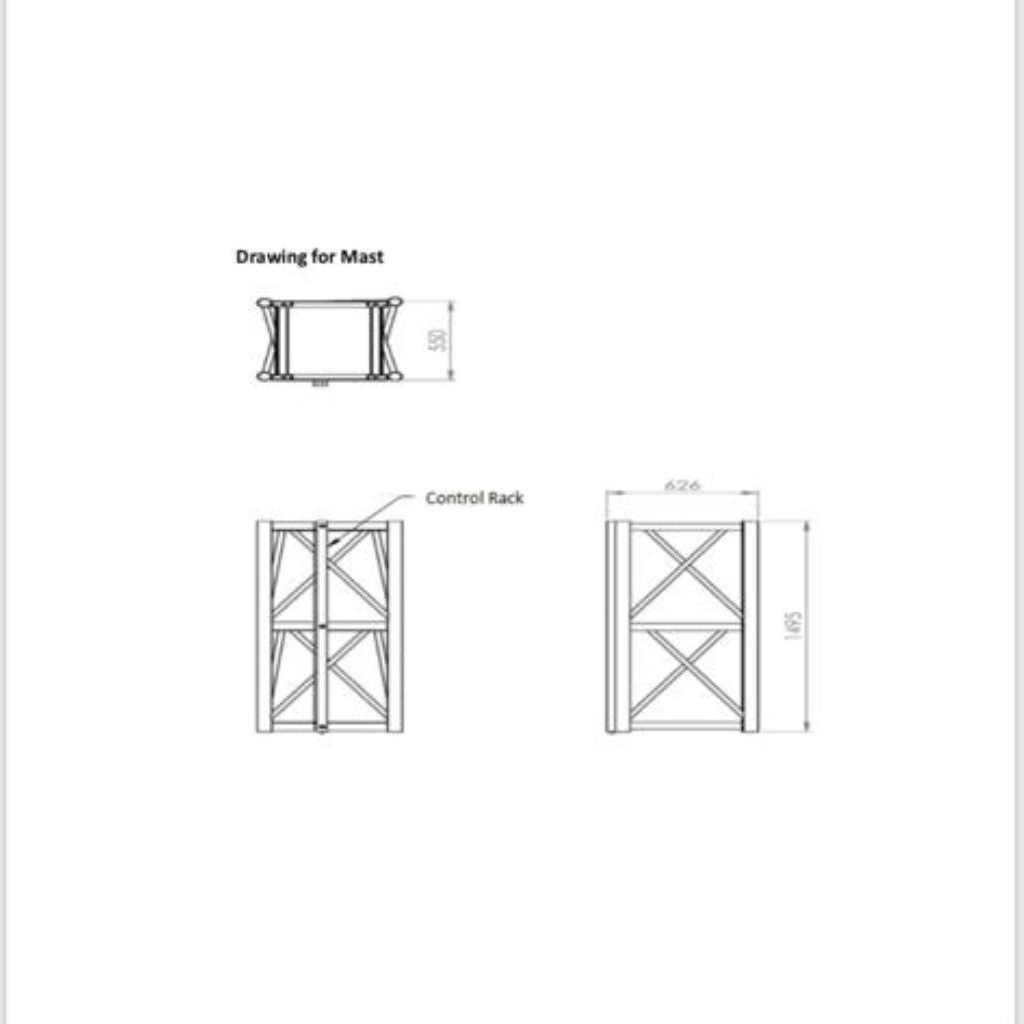

أبعاد القسم المباشر  آخر مربع ارتفاع مسامير التثبيت وحدة الرف	550 × 550 مم 1500 ملم M24x260 / 10،9 6 مم	550 × 550 مم 1500 ملم M24x260 / 10،9 6 مم
وزن القسم المباشر رف اثنين من الرف	133 كجم	149 كجم
أبعاد المحطة الأرضية  طول (إضافة 80 ملم مع منحدر هيدروليكي) عرض ارتفاع الوزن	3686 مم 2705 ​​مم 2915 (2595) مم 1410 كجم	3686 مم 4480 مم 2915 (2595) مم 1895 كجم
وحدة محرك العلوي الوزن	450 كجم	450 كجم

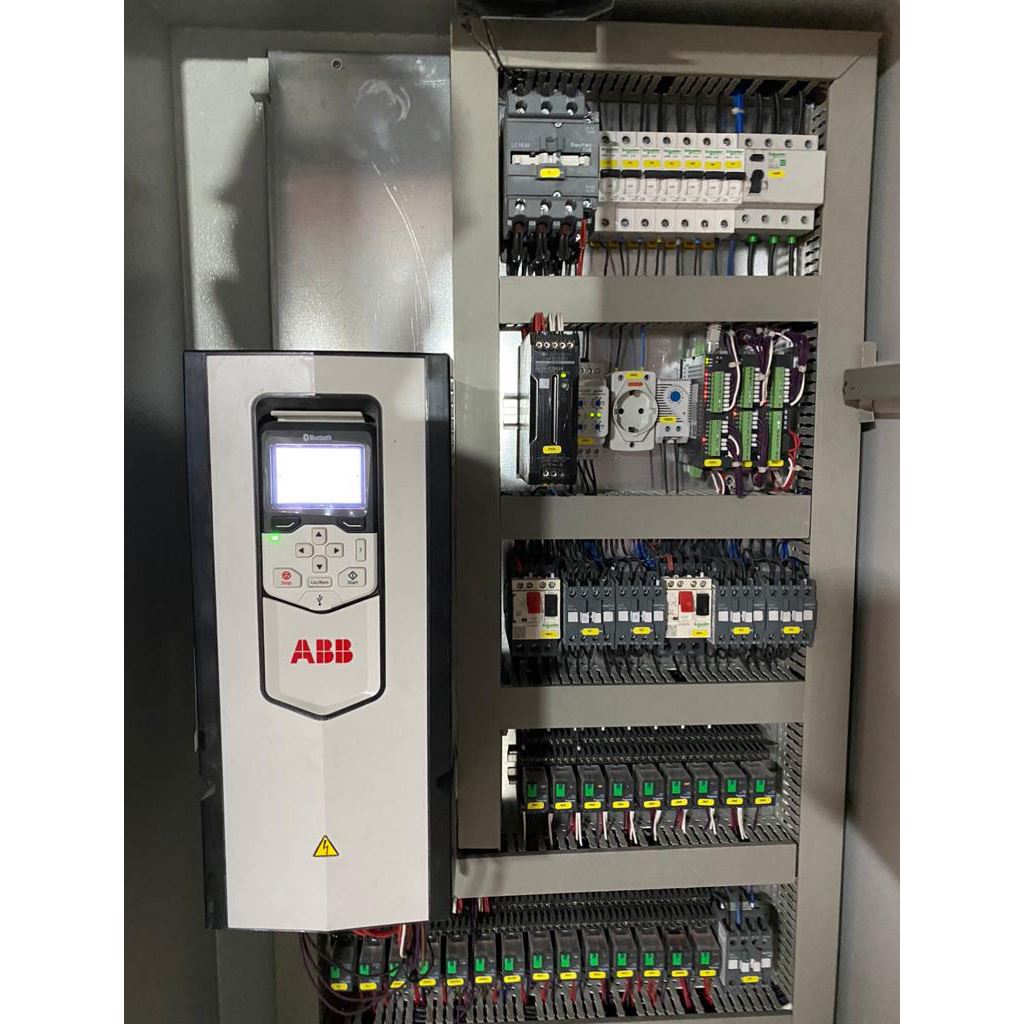

البيانات الكهربائية / قفص	SM-GTP-101

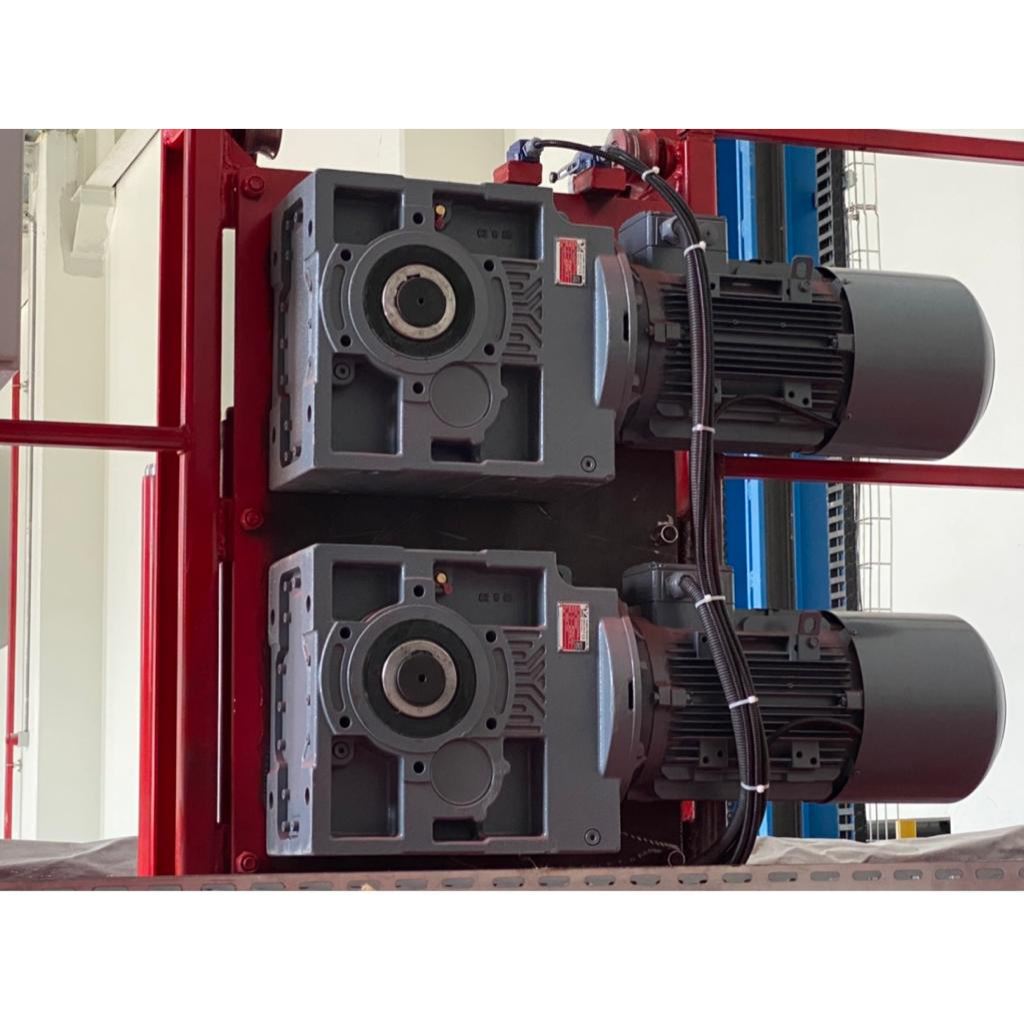

رفع المحركات السرعة العادية 36 م / دقيقة السرعة المتوسطة 54 م / دقيقة	2 × 9.2 كيلو واط 3 × 7.5 كيلو واط
امدادات التيار الكهربائي	400 فولت / 50 هرتز
الجهد السيطرة	48 فولت / 50 هرتز 24 العاصمة
استهلاك الطاقة 36 م / دقيقة 54 م / دقيقة	33 كيلو واط 40 كيلو واط
الحد الأقصى لبدء الحالية 36 م / دقيقة 54 م / دقيقة	120 أ 150 ألف
حجم ونوع الصمامات الرئيسية 36 م / دقيقة 54 م / دقيقة	63 أ / بطيئة 100 ألف / بطيئة
المقبس للأدوات اليدوية	230 فولت / 10 أ



أدوات السلامة	SM-GTP-101
فرامل السلامة الميكانيكية (UC-5.0)
نظام الهبوط في حالات الطوارئ
الحد الأقصى التبديل في نهاية وأسفل الصاري
مفاتيح الحد الوظيفي في أعلى الصاري ونهاية القاع
الدرابزين السلامة (ص = 1.10 م) ولوحة السقف
أزرار التوقف في حالات الطوارئ في المحطة الأرضية ، القفص والسقف
جهاز الكشف الزائد
الجهاز الحالي المتبقي
جهاز قفل الباب قابل للطي في وضع مغلق ، مفتاح الحد
بوابة قفص مغلق مفاتيح الحد
جهاز قفل باب القفص في وضع مغلق ، مفتاح الحد
تبديل الخدمة على السطح
أغلقت سقف الجذر التبديل الحد
باب خدمة قابل للقفل على المحطة الأرضية
مصدات على المحطة الأرضية تحت القفص
الفرامل - قرص الفرامل الربيع
عزم الدوران الفرامل 36 م / دقيقة 54 م / دقيقة	3 × 110 ميل بحري 3 × 110 ميل بحري
